多线网络方案一(服务器-交换机-光猫-分光器-OLT-BRAS)

一、网络结构概述

       服务器-->交换机-->光猫-->分光器-->OLT-->BRAS
1、管理线路
  • 光猫为路由模式,光猫拨号并启用DHCP功能
  • 管理交换机可使用默认配置,接服务器的接口划分在同一vlan
2、业务线路
  • 光猫为桥接模式,并关闭DHCP功能
  • 业务交换机的Access口接光猫,每个Access口划分在不同的vlan
  • 业务交换机的Trunk口接服务器 (可接多条线路)

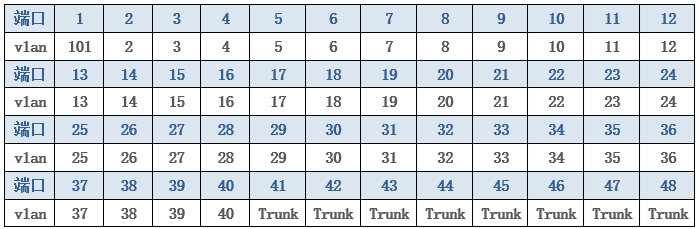

二、交换机vlan分配

1、管理交换的接口在相同vlan,可使用默认配置。
2、业务交换机1-40口为Access口,依次对应101,2,3...40 vlan。
3、业务交换机41-48口为Trunk口。

三、配置管理线路

1、配置光猫拨号并开启DHCP功能。
2、配置服务器能DHCP获取到IP地址。
3、确认服务器正常ping通外网。

四、配置业务线路

1、配置光猫为桥接模式并关闭DHCP功能

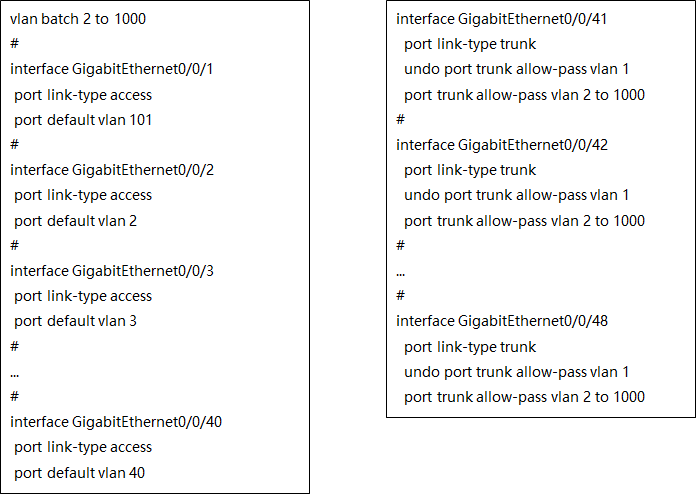

2、配置业务交换机
