专线节点建设方案一(二层互联交换机)

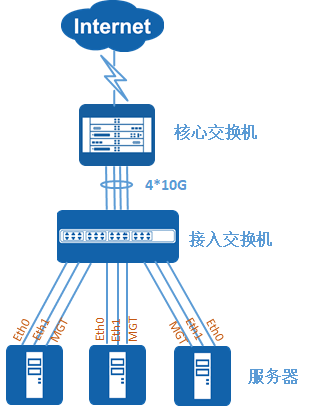

一、网络结构概述
1、交换机与路上器用4条10G的线路做二层互联
2、每台服务器用三条线分别接交换机内网vlan、外网vlan、管理网vlan
3、服务器Eth0接交换机1-15口,配置为内网vlan101
4、服务器Eth1接交换机16-30口,配置为外网vlan2
5、服务器MGT接交换机31-45口,配置为管理vlan999
二、交换机配置

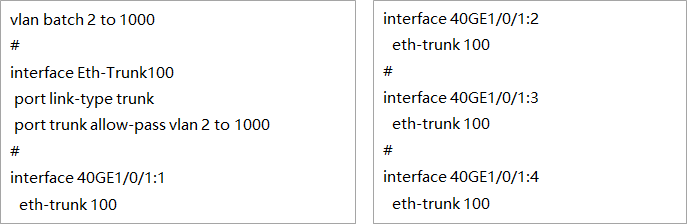

1、配置与核心交换机互联接口

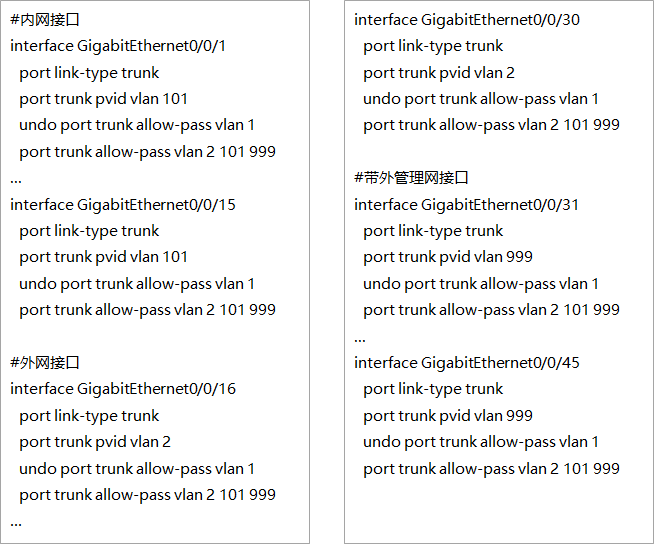

2、下联服务器接口配置
