1、软路由服务器 :32-48C+64G+1*240GSSD(1个万兆光口+1个万兆多模模块和1对尾纤对接交换机;4个万兆电口+万兆网线或4个万兆光口+万兆多模模块和尾纤)
2、机型A: 48C+128G+240G系统盘+7.5T 纯固态服务器(万兆电网口+万兆网线或单万兆光网口+单多模模块)
3、机型B: 32C+64G+240G系统盘+1块2TSSD+12块HDD 插满(6-8T) 大磁盘机械盘服务器(万兆电网口+万兆网线或单万兆光网口+单多模模块)
10G资源出口推荐模型为: 1台软路由服务器
业务服务器组合:3A+1B

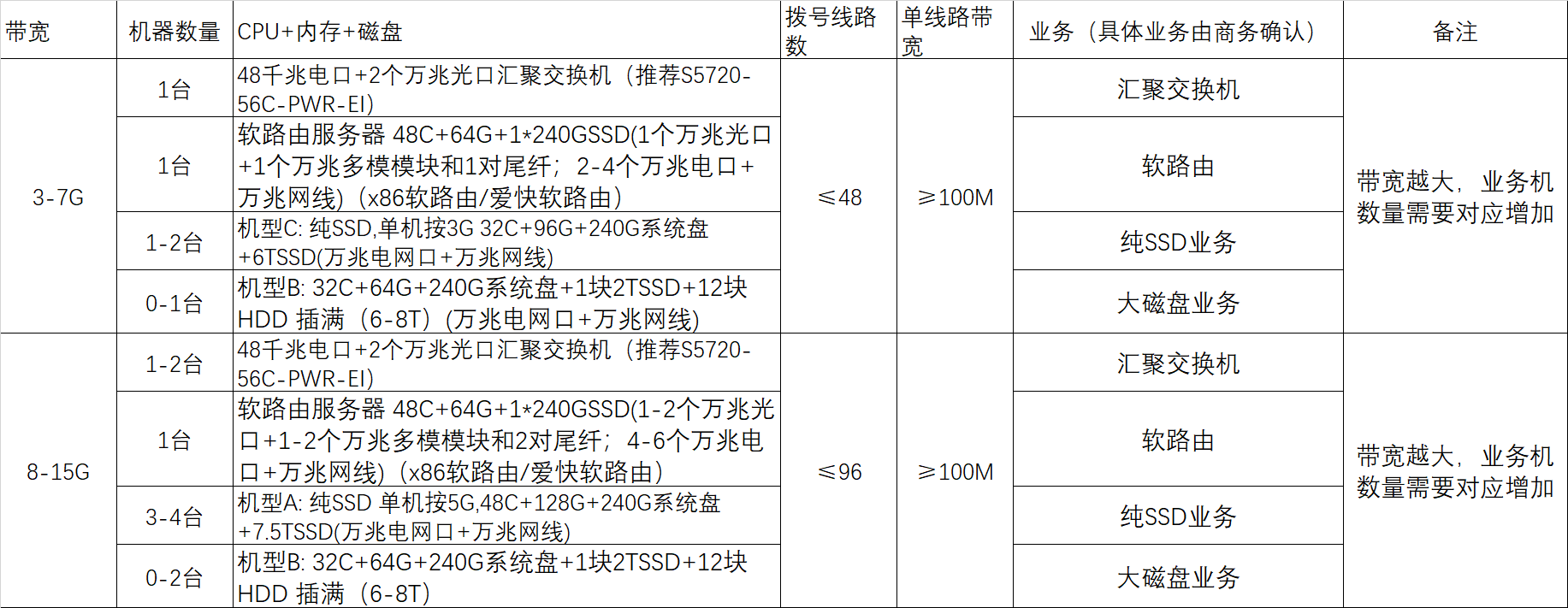

其他组合如下:

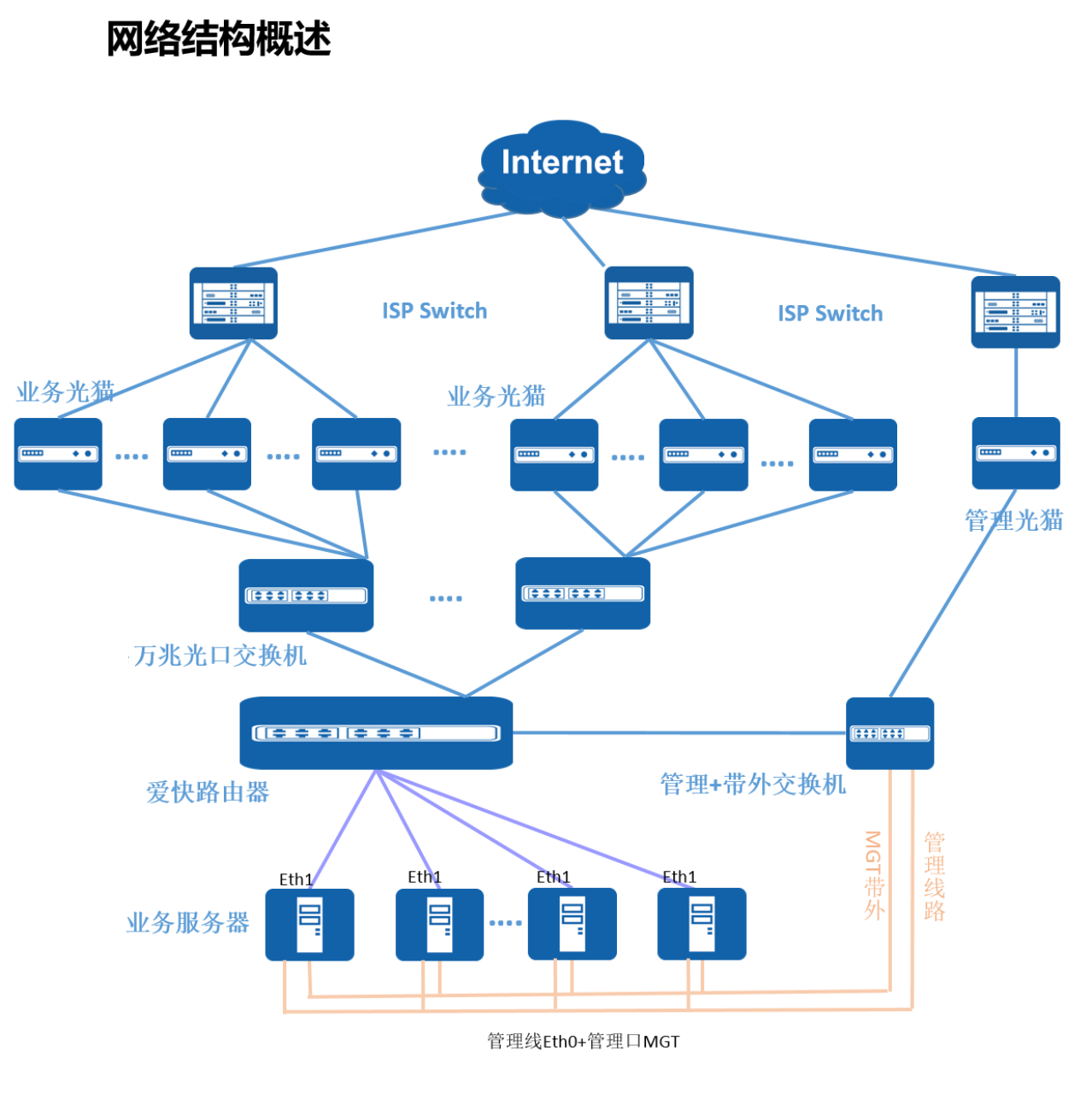

一、合建模型
组网简介如下:
1、光猫所有线路接交换机1-48口,交换机turnk万兆光口接软路由服务器。
2、服务器(1-6)需要接一条管理线上网用于业务配置,并登录web控制台走上机向导录入后台,让商务审核。
3、软路由接显示器配置,eth0接管理线通网(爱快绑定我司爱快云平台,x86直接提供软路由SN)。
4、软路由的1-2个万兆wan口接交换机万兆口1-2,拨所有线路的账号。
5、软路由的2-8个万兆lan口做桥接模式接服务器1-6,通过软路由网关上网跑业务。
二、交换机配置
1、交换机配置:
1)、交换机1-48口为Access口,依次对应101-148 vlan,如果有多台,vlan用202、302开始。
2)、交换机万兆光口为Trunk口,接软路由Wan口。
2、交换机接线:
1)、光猫连接业务交换机的Access口,并把每个光猫划分在不同的vlan,vlan对应光猫的账号密码用于拨号。
2)、软路由服务器的Wan口连接外网交换机的万兆Trunk口。
3、管理网网络配置
1)、管理网络光猫为路由模式,配置光猫拨号上网,带宽不限。管理光猫网口不够的情况下接管理交换机做转发。
2)、管理交换机配置:内网交换机和带外管理交换机接口划分在相同vlan,可使用默认配置。
3)、带外管理线路(可选)服务器MGT网口连接管理交换机,通过管理网络连通带外管理网。
三、配置软路由内外网

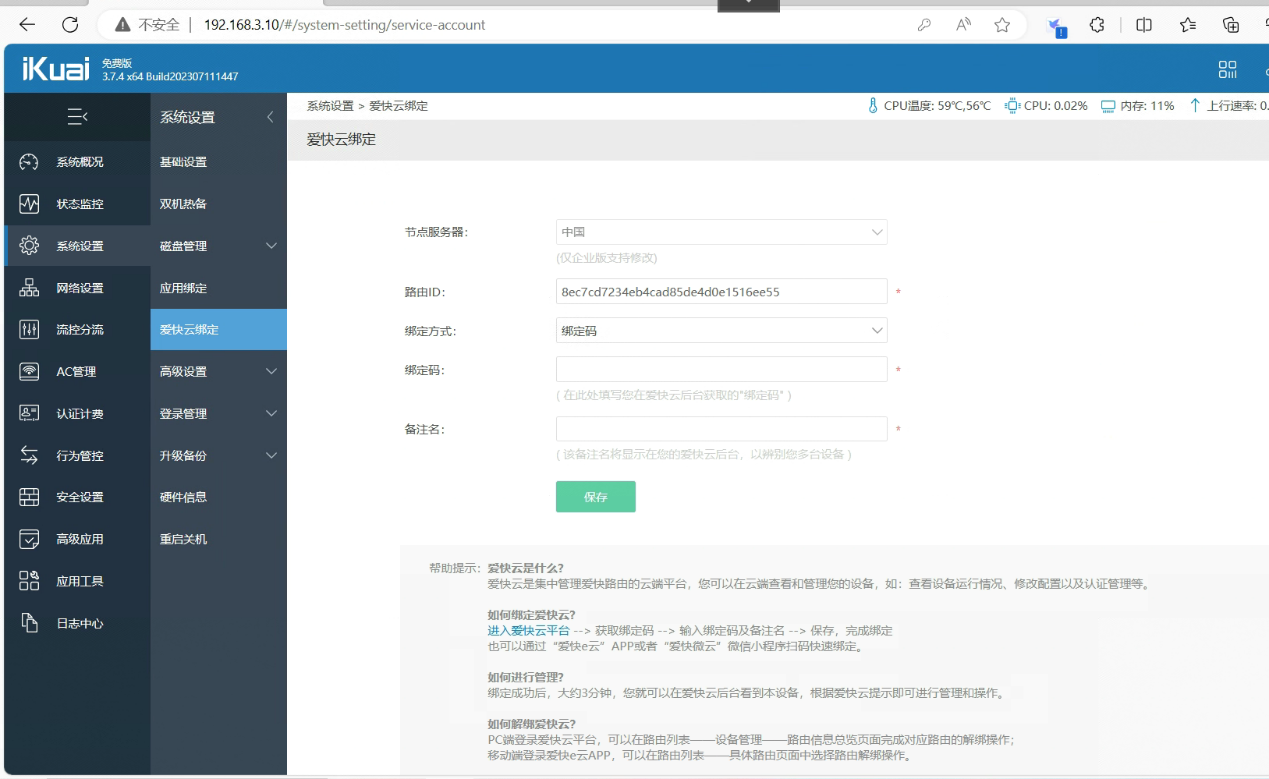

1、爱快软路由通网后,云平台绑定提供远程支持:
选择绑定码绑定,绑定码为:a22f884524385275ef3b5186cb1d67bc

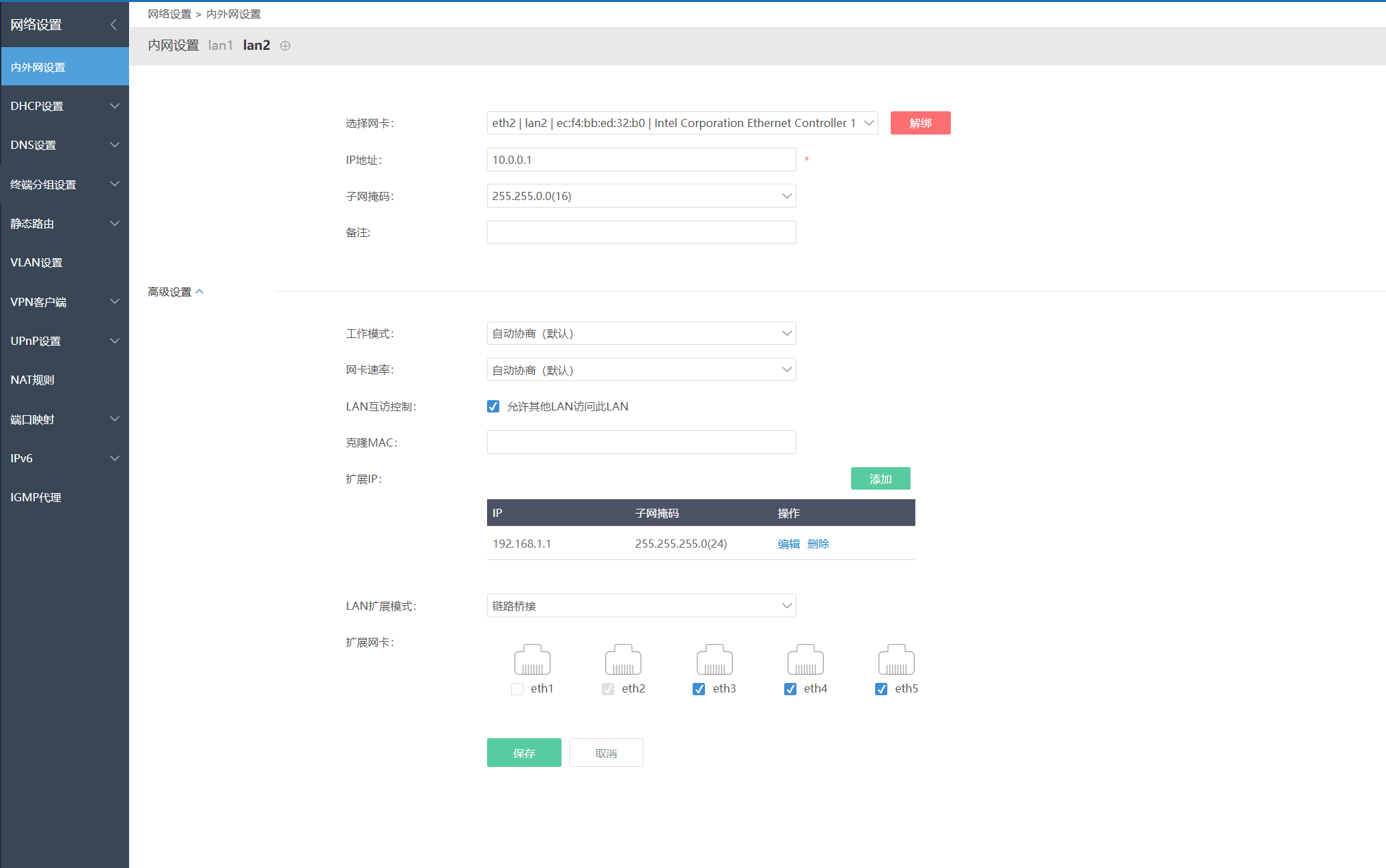

2、LAN口配置:选择连接业务服务器的万兆网口,桥接模式,配置软路的Lan口ip地址为10.0.0.1/16
3、WAN口配置:

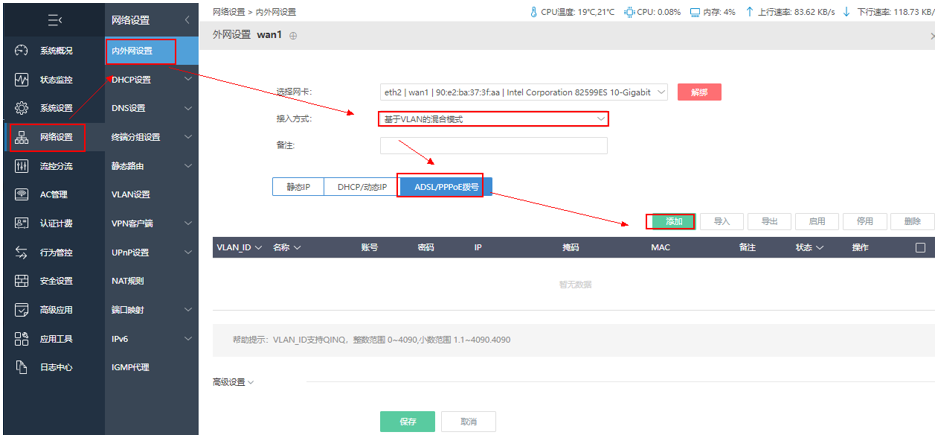

登录软路由依次点击网络设备-->内外网设置,基于vlan的混合模式接入方式下有静态IP、动态IP、PPPOE拨号三种方式,选择合适的方式连接网络,如下图示

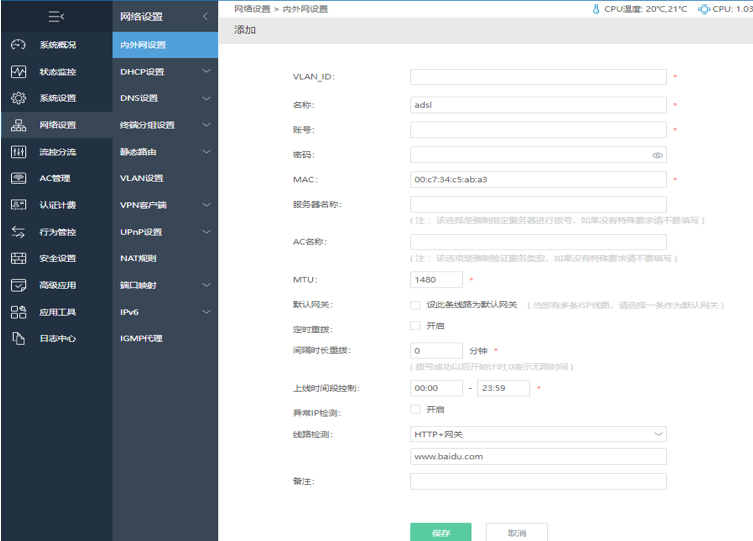

在添加配置页面,输入vlan ID 、名称、账号、密码等信息, 在添加配置页面,输入vlan ID 、名称、账号、密码等信息之后点保存。

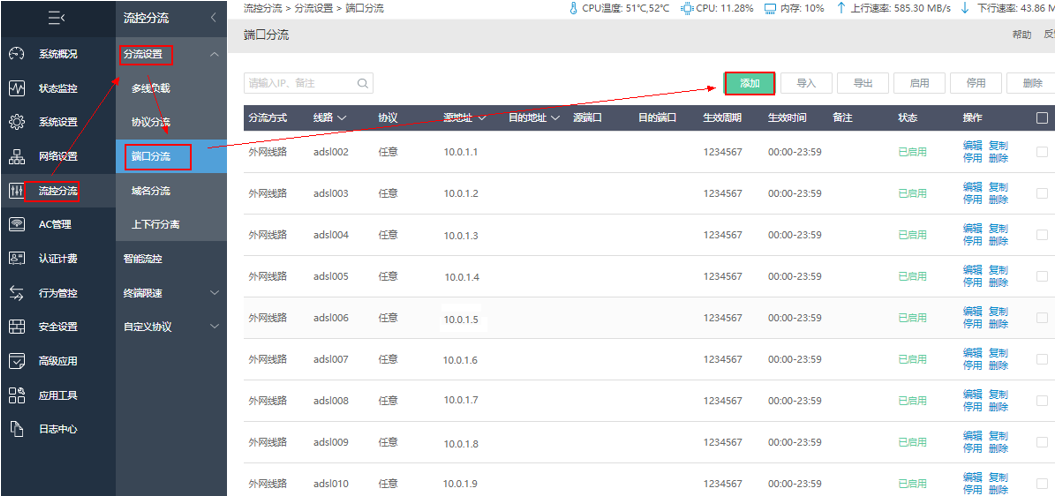

4、配置软路由端口分流策略

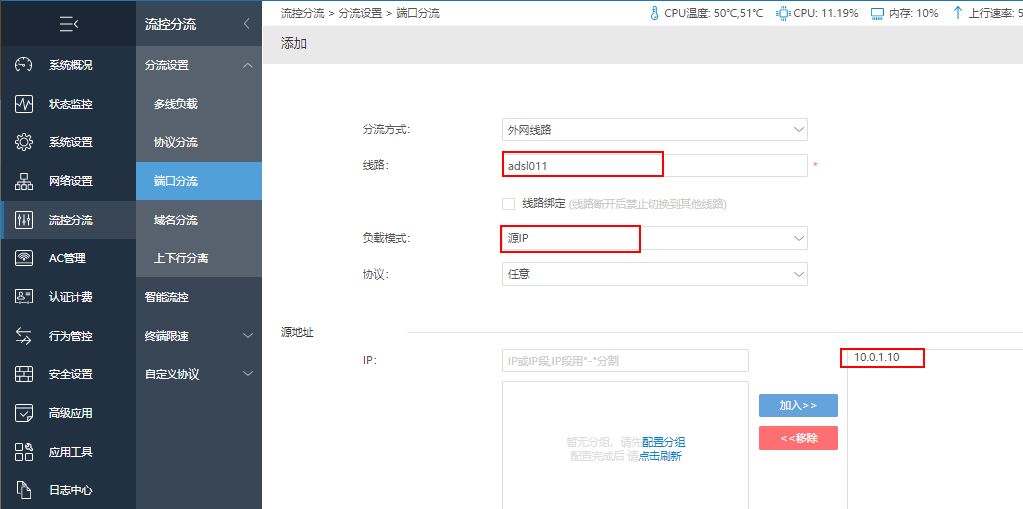

每个IP分配一条线路。
四、配置并提交业务服务器

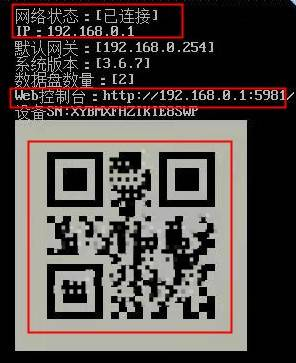

1、参考 Snode 系统IP配置配置管理网IP和内网IP

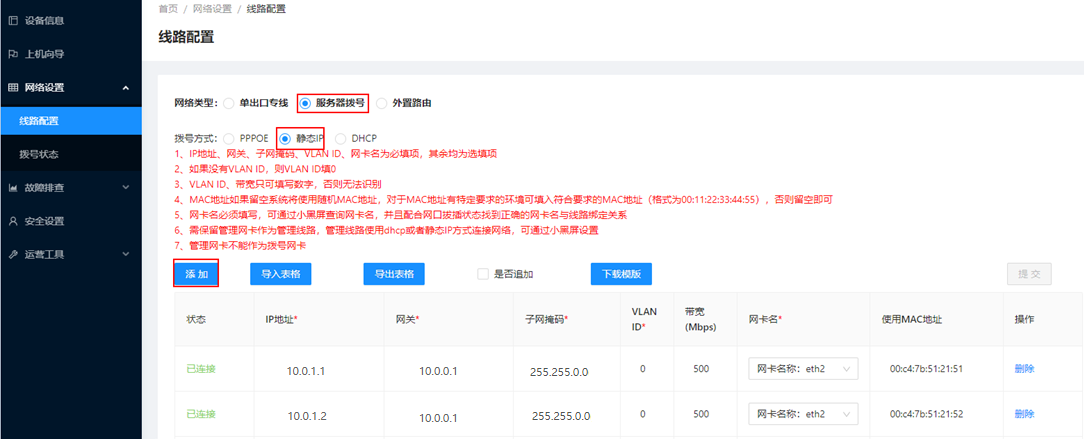

2、登录服务器本地web控制台,按以下方式配置网络,IP地址和软路中映射的IP地址对应,如有多台业务机器,可将线路平均分配或按服务器硬件性能分配线路,检测完成后 提交设备。
