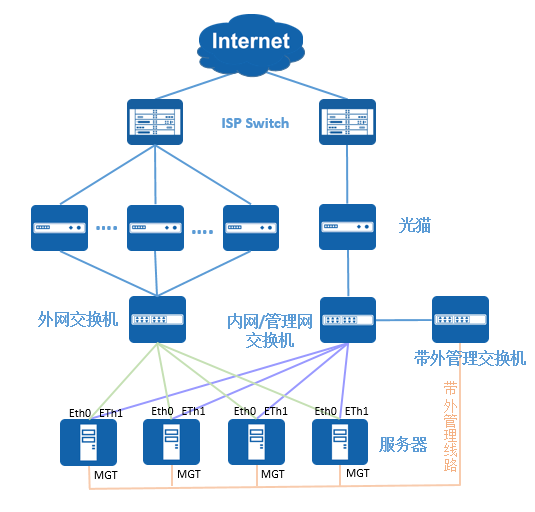

一、网络结构概述
1、业务线路
- 光猫设置为桥接模式，并关闭DHCP功能
- 光猫连接业务交换机的Access口，并把每个光猫划分在不同的vlan
- 服务器连接业务交换机的Trunk口
2、内网/管理网线路
- 光猫为路由模式，光猫拨号上网，带宽大于200M。
- 服务器万兆网口连接内网交换机，并划分在相同vlan。
- 服务器内网网口配置10.x.x.x网段IP，使内网互通。
- 系统管理口和内网互联口共用一个网口，也可分开接两个不同的网口。
- 内网互联集群模式，内网必须用万兆互联。
3、带外管理线路(可选)
- 服务器MGT网口连接带外管理交换机，并与内网交换机互联。通过内网连通带外管理网。
- 带外管理线路也可与内网共用交换机：MGT网口连接内网交换机，与内网接口划分在相同vlan。
二、交换机vlan分配
1、内网交换机和带外管理交换机接口划分在相同vlan，可使用默认配置。

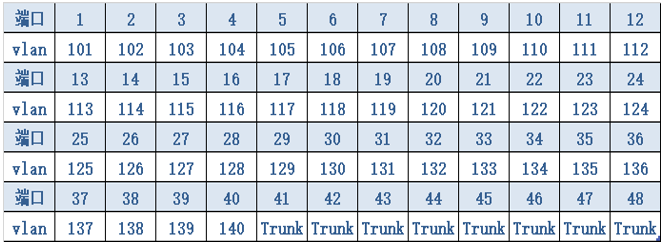

2、业务交换机1-40口为Access口，依次对应101，102，103...140 vlan。
3、业务交换机41-48口为Trunk口。
三、配置内网及带外管理网
1、配置光猫拨号连通外网。
2、服务器内网口配置 10.x.x.x 网段静态IP，IP地址从10.x.x.2递增，服务器之间相互连通。
3、服务器MGT口配置 192.168.x.x 网段静态IP，IP地址从192.168.x.2递增。
四、配置业务网络
1、配置光猫为桥接模式并关闭DHCP功能

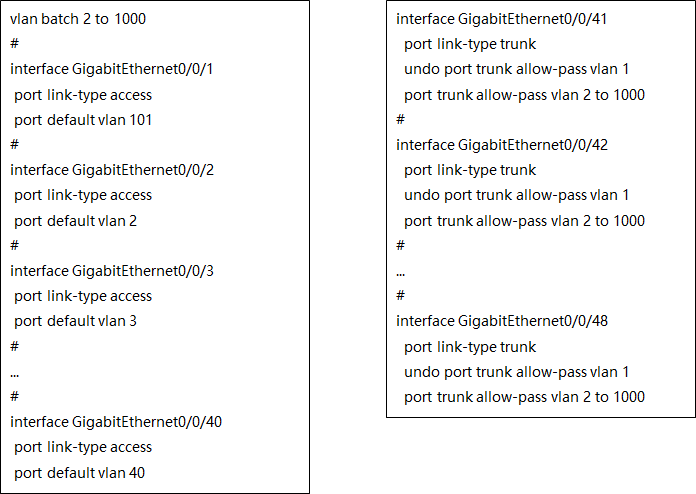

2、配置业务交换机
五、配置拨号并提交机器
登录SnodeOS WEB控制台，配置业务线路信息并 提交设备。
