专线节点建设方案二(三层互联交换机)

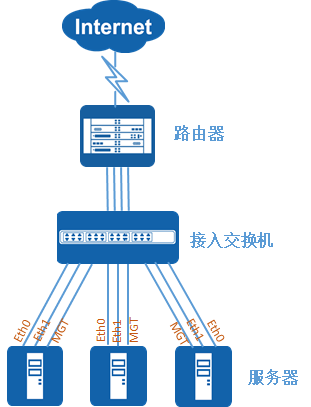

一、网络结构概述
1、交换机与路上器用4条10G的线路做三层互联
2、每台服务器用三条线分别接交换机内网vlan、外网vlan、管理网vlan
3、服务器Eth0接交换机1-15口,配置为内网vlan101
4、服务器Eth1接交换机16-30口,配置为外网vlan2
5、服务器MGT接交换机31-45口,配置为管理vlan999
二、交换机配置

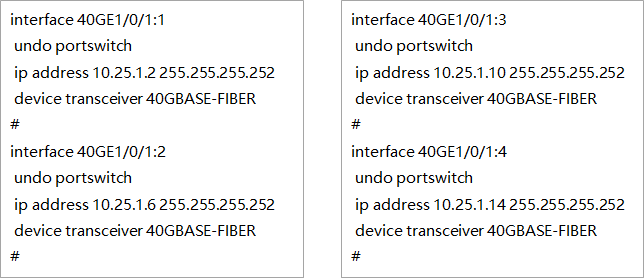

1、配置与路由器互联接口IP

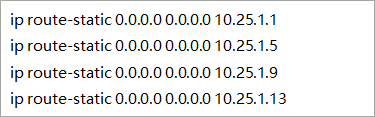

2、配置路由

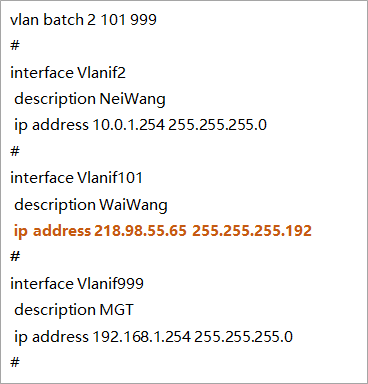

3、内网、外网IP、管理网IP
2022-05-06
